设计模式GOF23--中介模式

发表于 | 分类于

场景

  • 在实际的公司运营中，都有一个总经理来协调管理各个部门。那么这里的总经理起到中介、协调的作用。这是一个典型的中介者模式

核心

  • 如果一个系统中对象之间的联系呈现为网状结构，对象之间存在大量 多对多关系，将导致关系及其复杂，这些对象称之为同事对象
  • 我们可以引用一个中介者对象，使各个同时对象只跟中介者对象打交道，将复杂的网络结构化解为星形结构

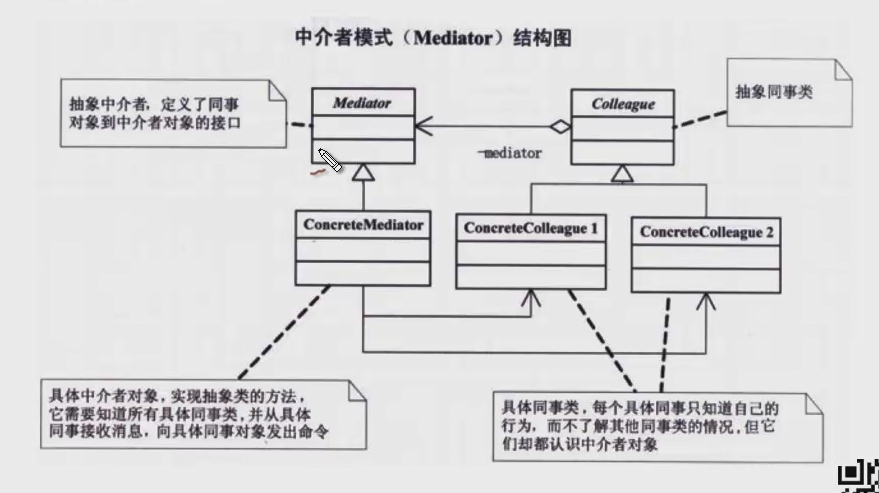

结构图

代码解析

我们通过模拟公司日常运营中，总经理和各个部门之间处理事情场景，来用代码实现中介者模式

定义同事类（部门接口和具体部门）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
/**
 * 同事类接口
 */
public interface Department {
    /**
     * 做本部门的事情
     */
    void selfAction();

    /**
     * 向总经理发出申请
     */
    void outAction();
}

/**
 * 研发部
 */
public class Development implements Department {
    private Mediator m; //持有中介者（总经理）的引用

    public Development(Mediator m) {
        super();
        this.m = m;
        //当前部门注册到中介者中
        m.register("development",this);
    }

    @Override
    public void outAction() {
        System.out.println("汇报工作！没钱了，需要资金支持！");
    }

    @Override
    public void selfAction() {
        System.out.println("专心科研，开发项目！");
    }
}

/**
 * 财务部
 */
public class Finacial implements Department {
    private Mediator m; //持有中介者（总经理）的引用

    public Finacial(Mediator m) {
        super();
        this.m = m;
        //当前部门注册到中介者中
        m.register("finacial",this);
    }

    @Override
    public void outAction() {
        System.out.println("汇报工作！钱太多了，怎么花！");
    }

    @Override
    public void selfAction() {
        System.out.println("数钱！");
    }
}


/**
 * 市场部
 */
public class Market implements Department {
    private Mediator m; //持有中介者（总经理）的引用

    public Market(Mediator m) {
        super();
        this.m = m;
        //当前部门注册到中介者中
        m.register("market",this);
    }

    @Override
    public void outAction() {
        System.out.println("汇报工作！项目承接的进度，需要资金支持！");
        //调用财务部
        m.command("finacial");
    }

    @Override
    public void selfAction() {
        System.out.println("跑项目！");
    }
}

中介者（总经理接口和具体实现）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
/**
 *中介者
 */
public interface Mediator {
    /**
     *
     * @param dname  部门名称
     * @param department  同事类
     */
    void register(String dname,Department department);

    /**
     * 发出命令
     * @param dname
     */
    void command(String dname);
}

/**
 * 总经理
 */
public class President implements Mediator{

    private Map<String,Department> map = new HashMap<>();

    @Override
    public void register(String dname, Department department) {
        map.put(dname,department);
    }

    @Override
    public void command(String dname) {
        map.get(dname).selfAction();
    }
}

调用

1
2
3
4
5
6
7
8
9
10
11
12
public class Client {
    public static void main(String[] args) {
        Mediator m = new President();

        Market market = new Market(m);
        Development department = new Development(m);
        Finacial finacial = new Finacial(m);

        market.selfAction();
        market.outAction();
    }
}
结果：
跑项目！
汇报工作！项目承接的进度，需要资金支持！
数钱！

中介者模式的本质

  • 解耦多个同事对象之间的交互关系。每个对象都持有中介者对象的引用，只跟中介者对象打交道。我们通过中介者对象统一管理这些交互关系

开发中常见的场景：

  • MVC模式（其中的C，控制器就是一个中介者对象。M和V都和他打交道）
  • 窗口游戏程序，窗口软件开发中窗口对象也是一个中介者对象
  • 图形界面开发GUI中，多个组件之间的交互，可以通过引入一个中介者对象来解决，可以使整体的窗口对象或者DOM对象
  • java.lang.reflect.Method#invoke()
注：该博文为学习总结，视频来源为高淇java300集
